SVPCシリーズ |
 |
| 仕様書 |
取扱説明書 |
|
| |
|
|
プロジェクタのシリアル制御端子に接続し、本機前面のスイッチもしくは外部のスイッチなどから電源制御や入力切替を行うことができるユニットです。
電源の管理を本ユニットで行うことにより電源遮断時のクーリング処理などを適正に管理します 型番SVPC-120□□：フロントパネル部入力選択スイッチあり SVPC-020□□：フロントパネル部入力選択スイッチなし 型番末尾"□□"には対応プロジェクタメーカーが入ります。PA：Panasonic社製 NE：NEC社製 制御するプロジェクタにより内蔵ファームウェアのパラメータ調整が必要な場合がございます。発注時は使用するプロジェクタ品番を必ず弊社までお知らせ下さい。 上記にないプロジェクタメーカーへの対応に関して随時受付をしております。対応にあたり動作試験の為プロジェクタ実機の借用をお願いしております。予めご了承下さい。 |
||
前面写真
| SVPC-120 |
SVPC-020 |
 |
 |

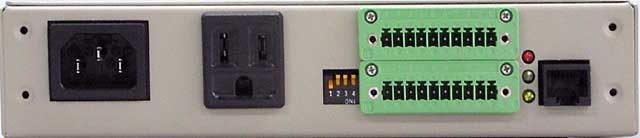

背面写真

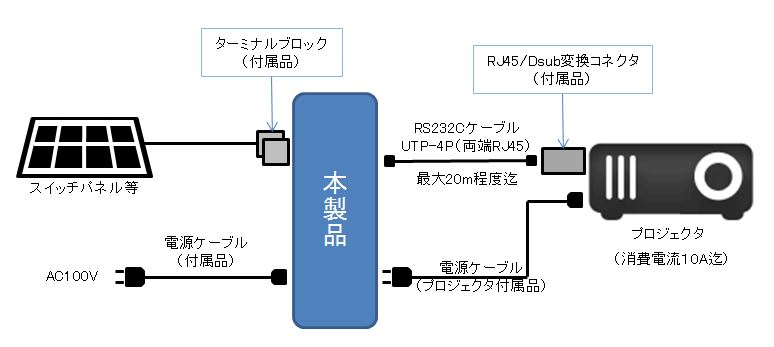

接続イメージ
仕様
| 前面スイッチ(SVPC-020) | ＶＰ電源ON/OFFF |
| 前面スイッチ(SVPC-120) | ＶＰ電源ON/OFFF、入力選択（HDMI/DVI/RGB1/UTL※１）、シャッターON/OFF |
| シリアル制御 | ＶＰ制御用RS232C（RJ-45） |
| 接点制御 | 外部接点スイッチ用（10極ユーロブロックｘ２） 制御入出力：ＶＰ電源ON/OFF、入力選択（HDMI/DVI/RGB1/UTL※１）、シャッターON/OFF |
| 電源制御 | AC100V 最大10A |
| 電源電圧 | AC100V 50/60Hz |
| 消費電力 | 約5W |
| 外形寸法 | 210(W)X275(D)X44(H)mm[EIA1Uハーフ] |
| 塗装色 | マンセル7.9Y6.8/0.8近似色 |
| 質量 | 約３kg |
| 動作温度範囲 | 0 ℃ ～ +40 ℃ |
| 付属品 | 電源コード１本、接点制御用コネクタ２個、RJ45-Dsub9ピン変換コネクタ1個、ゴム足４個 |
付属品

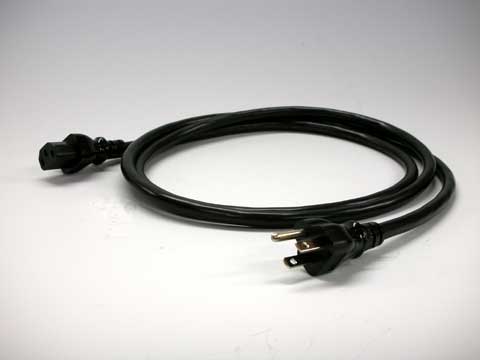

電源コード(2m)
SVPC-ULJP-CULJPSS-2

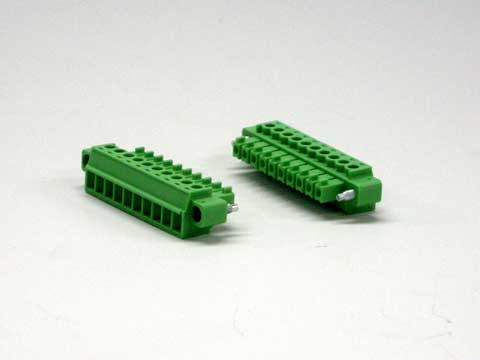

ターミナルブロック
SVPC-MC1.5-10-STF(2)

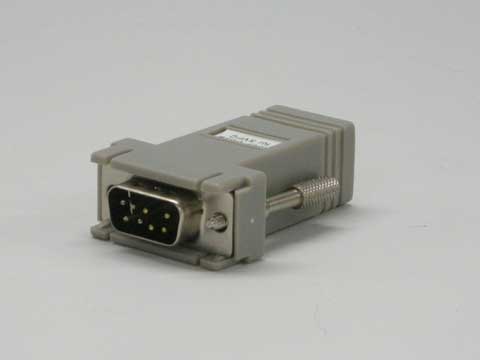

RJ45-Dsub
変換コネクタ※２
SVPC-DA9-PMJ8K-S01

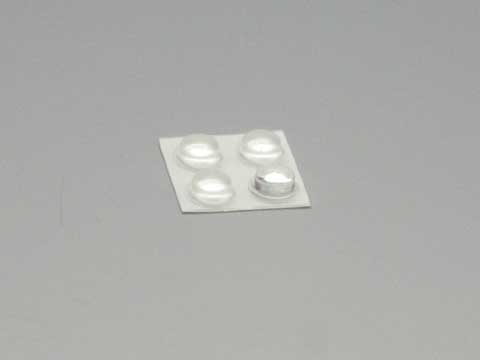

ゴム足
別売りオプション

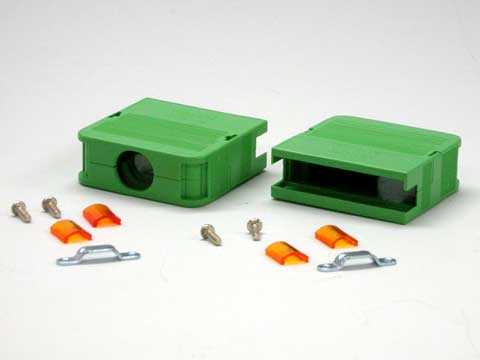

ターミナルブロックカバー
SVPC-KGG-MC1.5-10(2)

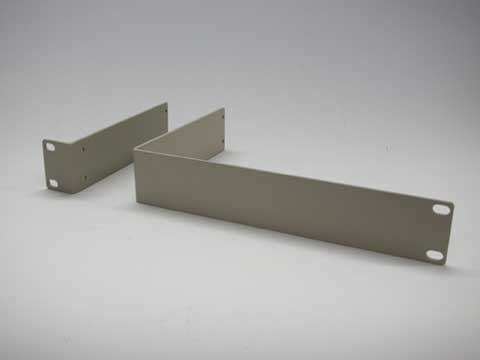

ラックマウント金具（1台用）
SVPC-RM1
ラックマウント金具（連結用）
SVPC-RM2
※２接続するプロジェクタの機種により結線／オス・メスが異なる場合があります。発注時にプロジェクタ品番を必ずお知らせください。
