逆格子支援プログラム 　結晶の逆格子点を回折面上にマッピングします。

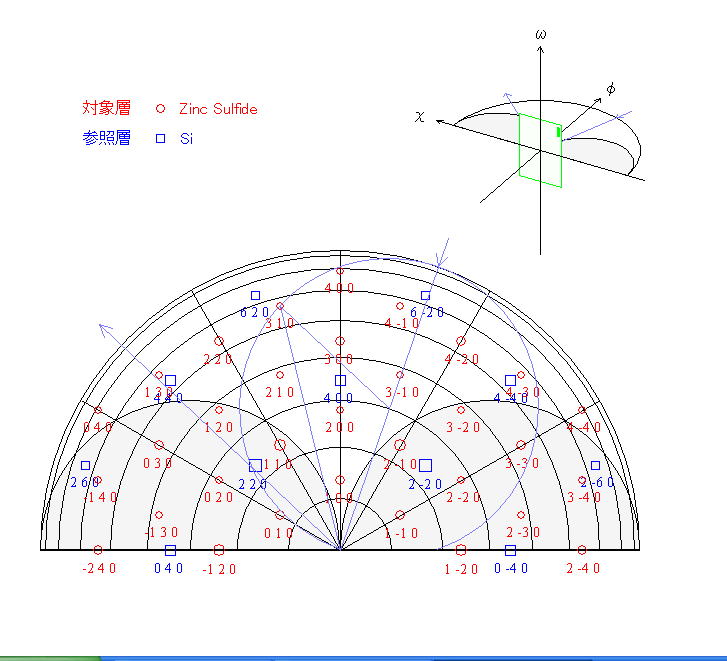

図を拡大 　操作パネル

機能 �@ 結晶の格子定数と原子位置のわかっている結晶について、     結晶の方位情報（試料面法線方向と試料面水平方向の 　　ベクトル）を入力することにより、結晶の逆格子点を 　　回折面上にマッピングします。表示された逆格子点は 　　ブラック反射を表しています。 �Aφ軸、χ軸ボタンをマウスクリックで回転させ、回折面上に      表れる逆格子点を変化させることが出来ます。 �Bhklを指定すると、その回折条件を満たす４軸（２θ、ω、χ、φ）     及び入射角/出射角、エワルド球、散乱ベクトルが     表示されます。 �Chklで指定される散乱ベクトルを固定し、その散乱ベクトルの 　　回りのψ回転や、φ軸、χ軸回転を行い、回折面上に 　　表れる逆格子点を観察することが出来ます。 �D各逆格子点は構造因子の大きさに比例して、マークの大きさが 　　異なり、結晶層の違いはマークの形状で区別します。     これにより、多層膜間の逆格子点の位置関係、 　　反射強度の差が分かります。 �E２θχ軸がある場合in-plane回折測定のシミュレーションが     できます。 �F拡大表示により、対象層と参照層の近接した位置関係を 　　立体的に把握できます。

入力データ �@ 結晶の格子定数（ａ，ｂ，ｃ，α，β，γ）　　　物質情報の例 �A 結晶内の原子位置（空間群指定もできます。） �B 原子変位パラメータ �C結晶の方位情報（ND,TD方向）　　　　　　方位情報の例

お試し用プログラムを用意しております。
お気軽にご請求下さい。
